Jeśli od jakiegoś czasu śledzicie moje wpisy i przeglądacie zdjęcia używanych wózków widłowych, które mam w ofercie, na pewno zauważyliście jeden powtarzający się szczegół. Na 2-3 zdjęciach wózka widłowego pojawia się specjalny przymiar przyłożony do łańcucha masztu (tak jak na zdjęciu powyżej).
Często pytacie: „Co to za skala, po co ona jest i dlaczego przykładam do tego aż taką wagę?”
Dzisiaj wyjaśnię dokładnie, co to za przyrząd, jak go odczytywać, jakie są normy zużycia i czym grozi zignorowanie tego elementu.
Co to za przyrząd i do czego służy?

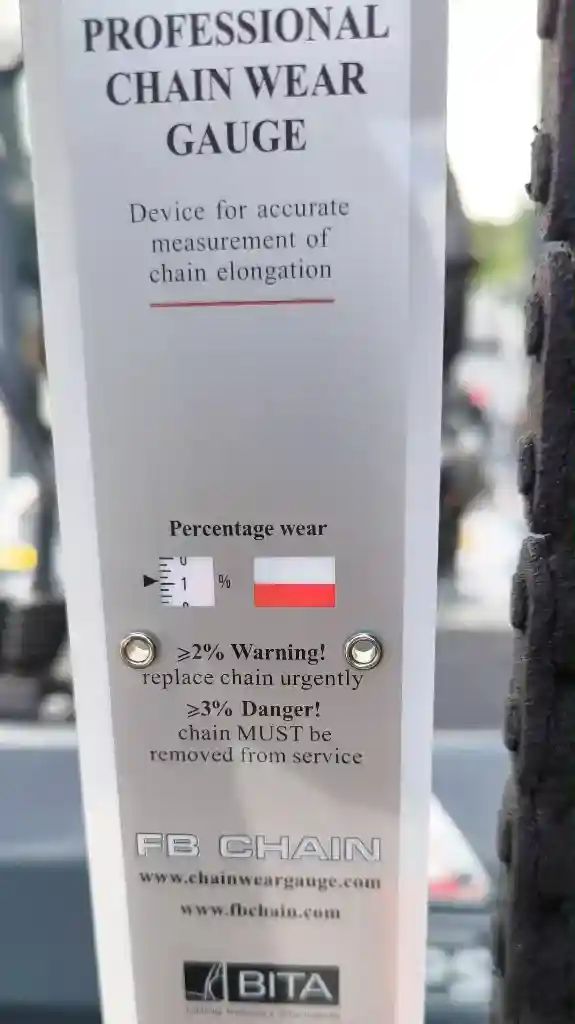

Na zdjęciu widzicie miernik (przymiar) zużycia i wydłużenia łańcuchów płytkowych.
Łańcuch masztu wózka widłowego to kluczowy element układu podnoszenia. To on utrzymuje i podnosi palety o wadze 1.5, 2, 2.5 czy więcej ton. Z czasem, pod wpływem ogromnych obciążeń dynamicznych, łańcuch ulega zużyciu.
Warto wiedzieć: sam metal płytki praktycznie się nie rozciąga. „Rozciągnięcie” łańcucha wynika z mikroskopijnego zużycia w miejscach tarcia — na styku sworzni (pinów) i płytek. Krok łańcucha się zwiększa i w efekcie cały łańcuch staje się dłuższy.
Ocena tego zużycia „na oko” jest niemożliwa. Nawet jeśli łańcuch wygląda na czysty i jest obficie nasmarowany, może znajdować się w stanie awaryjnym. Do tego służy ten przymiar: mierzy wydłużenie na określonym odcinku i od razu wskazuje procent zużycia.
Jak odczytywać wyniki: normy i wartości krytyczne
Na samym urządzeniu wyraźnie zaznaczono międzynarodowe normy bezpieczeństwa (zgodne m.in. z wytycznymi UDT), których musi przestrzegać każdy serwisant i właściciel sprzętu:
0% – 1,5% (Strefa bezpieczna) — Norma. Łańcuch jest w doskonałym stanie technicznym. Na moim zdjęciu wskaźnik pokazuje zużycie na poziomie ok. 1%, co świadczy o minimalnym zużyciu i pełnej gotowości do pracy pod dużym obciążeniem.
>= 2% (Warning! / Ostrzeżenie) — Pilna wymiana! Przy zużyciu 2% wytrzymałość łańcucha drastycznie spada, a zużycie współpracujących elementów przyspiesza. Łańcuch należy wpisać do planu najbliższego serwisu i jak najszybciej wymienić.
>= 3% (Danger! / Niebezpieczeństwo) — Krytyczne zużycie! Wózek musi zostać NATYCHMIAST wycofany z eksploatacji (chain MUST be removed from service). Praca na takim łańcuchu stwarza bezpośrednie zagrożenie zdrowia i życia.
Co się stanie, jeśli zignorujesz zużycie łańcucha?
Niektórzy właściciele wózków uważają: „Dopóki się nie urwał, niech pracuje”. To ogromny błąd. Oto do czego prowadzi ignorowanie pomiarów:
Zerwanie łańcucha i upadek ładunku. Najgorszy, ale niestety częsty scenariusz. Zerwanie łańcucha na wysokości kilku metrów oznacza upadek dwutonowej palety. Oznacza to zniszczenie towaru, poważne uszkodzenie wózka oraz bezpośrednie zagrożenie dla operatora i osób w pobliżu.
Zniszczenie rolek i łańcuchowych. Łańcuch o zmienionym skoku nie układa się prawidłowo na rolkach masztu. Zaczyna dosłownie ścierać i odkształcać kosztowne elementy układu podnoszenia.
Przekrzywienie karetki i awaria hydrauliki. Zazwyczaj łańcuchy rozciągają się nierównomiernie (lewy i prawy). Powoduje to przekrzywienie karetki, nierównomierne obciążenie siłowników, wycieki oleju i szybsze zużycie prowadnic masztu.
Problemy z odbiorem UDT i ubezpieczeniem. Wózek z rozciągniętym łańcuchom po prostu nie przejdzie okresowego badania UDT. A w razie wypadku ubezpieczyciel odmówi wypłaty odszkodowania, stwierdzając brak spełnienia podstawowych norm bezpieczeństwa.
Dlaczego zawsze robię to zdjęcie przy sprzedaży używanego sprzętu?
Zakup używanego wózka widłowego to kwestia zaufania. Wyczyszczenie plastików i pomalowanie przeciwwagi może zrobić każdy. Ale prawdziwy stan techniczny kryje się w podzespołach odpowiedzialnych za bezpieczeństwo.
Kiedy wystawiam wózek na sprzedaż i dołączam zdjęcie tego miernika:
Widzisz rzeczywisty stan łańcuchów bez konieczności wierzenia na słowo.
Wiesz, że zaraz po zakupie nie czekają Cię spore wydatki na nowy komplet łańcuchów i ich wymianę.
Masz pewność, że sprzęt przeszedł rzetelną diagnostykę przedprzedażową.
Bezpieczeństwo i przejrzystość to priorytet przy wyborze sprzętu magazynowego. Teraz już wiesz, na co zwracać uwagę przy oględzinach wózka!
Masz pytania dotyczące doboru wózka widłowego lub diagnostyki masztu? Napisz do mnie — chętnie pomogę!
